分析 | 电解水制氢到底需要消耗多少水?

时间:  2021-07-27 20:49   来源:  DT新能源    作者:  网络转载

[汽车总站网 www.chianautoms.com欢迎你]
氢能的发展须因地制宜,可再生能源分布、氢气储运成本、氢气下游消纳等因素首当其冲。电解的一另个常见问题是作为输入的水的消耗,以及它是否会对氢气的大规模生产造成限制。
电解消耗多少水?
第一步:制氢
水的消耗来自两个步骤:氢气生产和上游能量载体的生产。就氢生产而言,电解水的最小消耗大约是每千克氢消耗9千克水。然而,考虑到水的脱矿过程,根据[1],这一比例可以在每千克氢18到24千克水之间,甚至高达25.7到30.2。
对于现有的生产工艺(甲烷蒸汽重整),最小耗水量为4.5 kgH2O/kgH2(反应所需),考虑到工艺用水和冷却,最小耗水量为6.4-32.2 kgH2O/kgH2。
第二步:能源来源(可再生电力或天然气)
另一个组成部分是生产可再生电力和天然气的水消耗。光伏发电的用水量在50-400升/ MWh (2.4-19 kgH2O/kgH2)之间变化,风力发电的用水量在5-45升/ MWh (0.2-2.1 kgH2O/kgH2)之间。同样,页岩气(根据美国数据)的天然气产量可以从1.14 kgH2O/kgH2提高到4.9 kgH2O/kgH2。
综上所述,光伏发电和风能产生氢气的总耗水量平均分别为32和22 kgH2O/kgH2左右。不确定性来自太阳辐射、寿命和硅含量。这一耗水量与天然气制氢(7.6-37 kgH2O/kgH2,平均为22 kgH2O/kgH2)相同数量级。
 分析 | 电解水制氢到底需要消耗多少水?

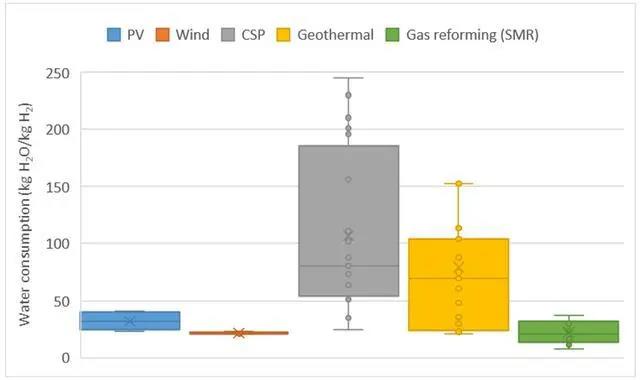

图1 不同制氢途径的生命周期用水量
总水足迹:使用可再生能源时更低
与二氧化碳排放类似,电解路线水足迹低的先决条件是使用可再生能源。如果仅使用化石发电的一小部分,那么与电相关的水消耗要远远高于电解过程中实际消耗的水。
例如,天然气发电的用水量可高达2500升/ MWh。这也是化石燃料(天然气)的最佳案例。如果考虑煤气化,产氢可消耗31-31.8 kgH2O/kgH2,产煤[4]可消耗14.7 kgH2O/kgH2。随着制造过程变得更有效率,光伏和风能的水消耗也预计会随着时间的推移而减少,单位装机容量的能源输出也会提高。
2050年的总用水量:
预计未来全球的氢使用量将比现在多出许多倍。例如,IRENA[6]的《世界能源转型展望》(World Energy Transitions Outlook)估计,2050年的氢需求将约为74ej,其中约三分之二将来自可再生氢。相比之下,今天(纯氢)是8.4 EJ。
即使电解氢能满足整个2050年的氢需求,用水量也将约为250亿立方米。图2将这个数字与其他人为的水消耗流进行了对比。农业用水是2800亿立方米中最大的,工业用水接近8000亿立方米,城市用水4700亿立方米[7-9]。目前天然气重整和煤气化制氢的用水量约为15亿立方米。
因此,尽管由于电解途径的改变和需求的增长,预计会有大量的水消耗,氢生产的水消耗仍然会比人类使用的其他流量小得多。另一个参考点是,人均用水量在每年75(卢森堡)到1200(美国)立方米之间。以400立方米/(人均*年)的平均值计算,2050年的氢生产总量相当于一个人口为6200万的国家。
分析 | 电解水制氢到底需要消耗多少水?

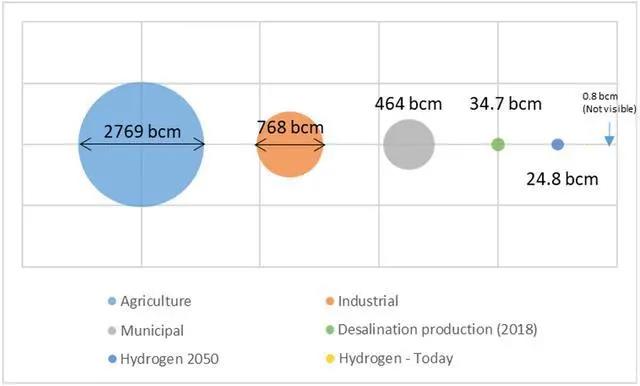

图2 按应用计算的用水量(圆的大小与每次应用的用水量成正比,农业用量接近2,800 km3/年)
供水的成本和能耗是多少?
成本:
电解槽需要高质量的水,需要水处理。低质量的水会导致更快的降解和更短的寿命。许多元素,包括用于碱性的隔膜和催化剂,以及PEM的膜和多孔传输层,都可能受到水杂质(如铁、铬、铜等)的不利影响。要求水的电导率小于1μS/cm,总有机碳小于50μg/L。
水在能源消耗和成本中所占比例都相对较小。对这两个参数来说,最坏的情况是使用海水淡化。反渗透技术是海水淡化的主要技术,占全球容量的近70%。该技术的成本为1900 - 2000美元/(m3/d),学习曲线速率为15%。在这样的投资成本下,处理成本约为1美元/m3,在电力成本低的地区可能更低。
此外,运输成本大约还会增加1-2美元/m3[13]。即使在这种情况下,水处理成本约为0.05美元/kgH2。从这个角度来看,如果有良好的可再生资源,可再生氢的成本可以是2-3美元/kgH2,而平均资源的成本是4-5美元/kgH2。
因此,在这种保守的情况下,水的成本将不到总成本的2%。使用海水可使采水量增加2.5-5倍(以采收率计算)。
能源消费:
看看海水淡化的能源消耗,与电解槽输入所需的电力相比,这也是非常小的。目前运行的反渗透装置耗电量约为3.0千瓦/立方米。相比之下,热力脱盐厂的能耗要高得多,从40到80千瓦时/立方米不等,额外的电能需求为2.5到5千瓦时/立方米,这取决于脱盐技术[12]。以热电厂的保守情况(即较高的能源需求)为例,假设使用热泵,能源需求将转化为约0.7 kWh/kg的氢。从这个角度来看,电解槽的电力需求约为50-55 kWh/kg,所以即使在最坏的情况下,脱盐的能源需求约为系统总能量输入的1%。
海水淡化的一个挑战是盐水的处理,这可能会对当地的海洋生态系统造成影响。该盐水可以进一步处理,以减少其对环境的影响,从而使水的成本再增加0.6-2.4美元/m3[14]。此外,与饮用水相比,电解的水质更严格,可能导致更高的处理成本,但与电力投入相比,这仍预计是很小的。
 分析 | 电解水制氢到底需要消耗多少水?

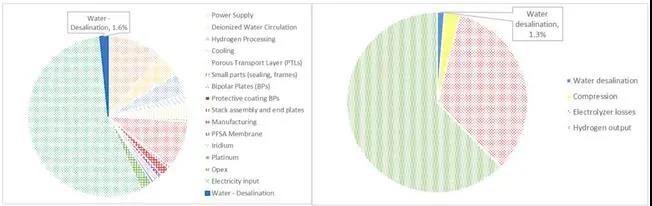

图3 海水淡化对整体(a)氢气生产成本(b)能源消耗的贡献
电解水制氢的水足迹是一个非常具体的位置参数,它取决于当地的水资源可用性、消耗、退化和污染。应考虑生态系统的平衡和长期气候趋势的影响。水的消耗将成为扩大可再生氢的主要障碍。
